Weiterentwicklungen ab Version 6




Hier werden Weiterentwicklungen von Sobo-CAD Version 6.0 gegenüber der Vorgängerversion  von Sobo-CAD dargestellt. Es können dabei jedoch nur die wichtigsten neuen Elemente vorgestellt werden...



Da in Sobo-CAD Version 6 Ressourcen genutzt werden, welche nur AutoCAD-Vollversionen unterstützen, können AutoCAD LT-Anwender leider nicht mehr die Funktionalität von Sobo-CAD Version 6 nutzen.

GstarCAD sowie IBS.CAD unterstützen jedoch den vollen Funktionsumfang von Sobo-CAD in der jeweiligen Standard- und Professional-Version. Hier spielt es also keine Rolle, ob Sie mit der Standard-Lizenz oder der entsprechenden Professional-Lizenz der Programme arbeiten.






Wichtige Neuheiten und Verbesserungen:


Bibliothek

Bibliothekserweiterung

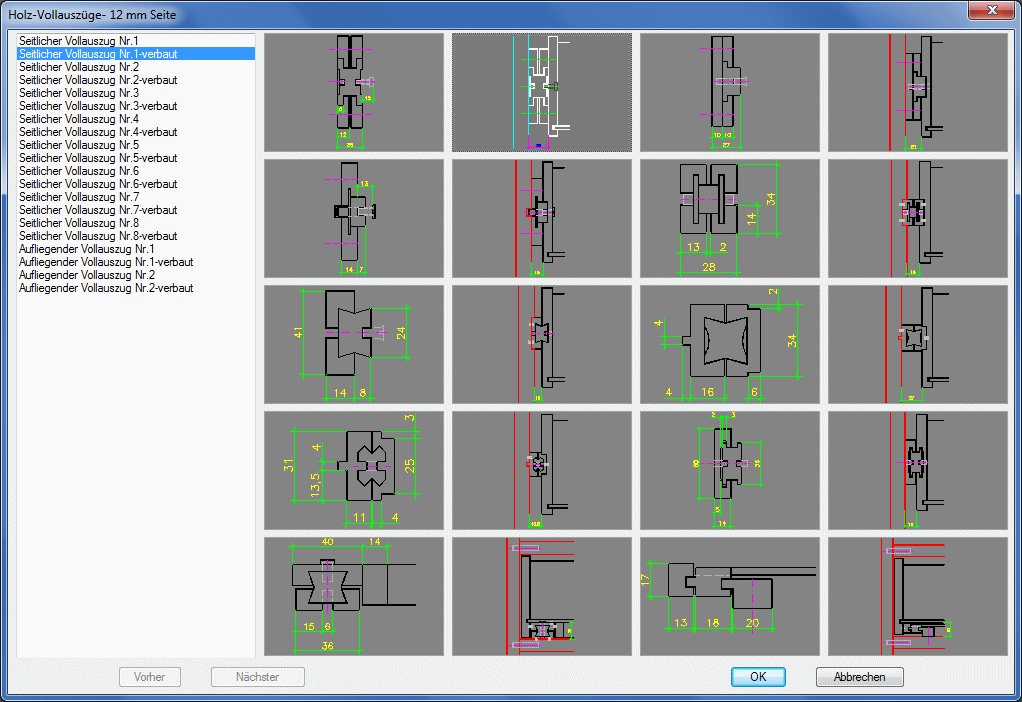

Im Bereich des Möbelbaus wurden u.a. Schubkastenkonstruktionen(Vollauszüge aus Vollholz) neu eingebracht.



Texteingaben können nun auf neue europäische Norm umgestellt werden.



Viele Architektursymbole, Symbole für Elektroinstallationen stehen nun zur Verfügung.












Layouttechnik

Bauanpassung

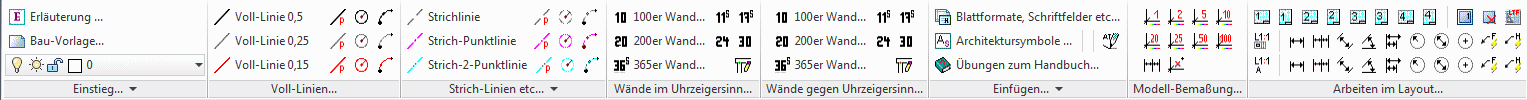

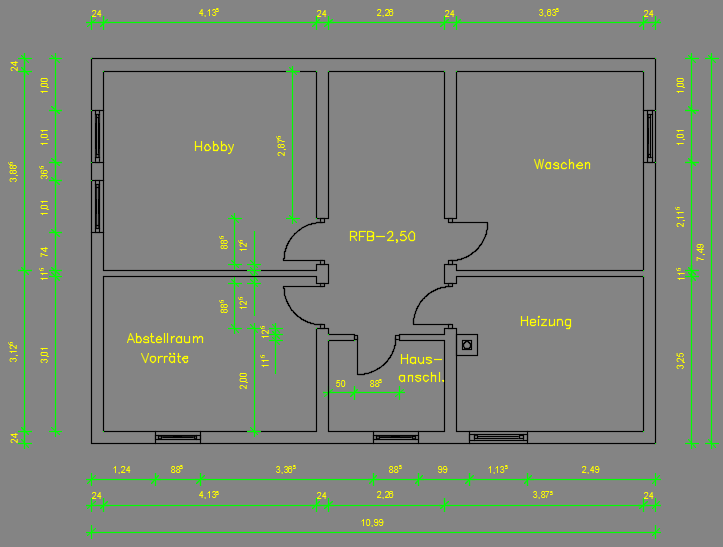

- Mit diesem ganz neuen Werkzeug entwickeln Sie für Ihre Planung sehr schnell Grundrisszeichnungen mit Wänden, Türen und Fensteröffnungen.


- Eine reichhaltige Bibliothek nutzen Sie, um Zimmer, Badezimmer etc. zu möblieren.


- Fügen Sie Elektrosymbole mit Höhenangaben für Ihre Planung ein.


- Bemaßen Sie Ihre Pläne wie in der Bautechnik entsprechend der DIN in typischer Darstellung in Meterangabe etc.


- Ein umfangreiches Handbuch in Word-Format unterstützt Sie im Umgang mit der Bauanpassung...












Werkstoffe

WERKSTOFFBEZEICHNUNGEN

nach neuer DIN



Immer wieder kamen Anfragen, ob es möglich sei, Sobo-CAD und dessen Zeichnungselemente mit den neuen DIN-Bezeichnungen für Werkstoffe zu versehen. So wäre ein Austausch der Zeichnungen im europäischen Raum leichter möglich.

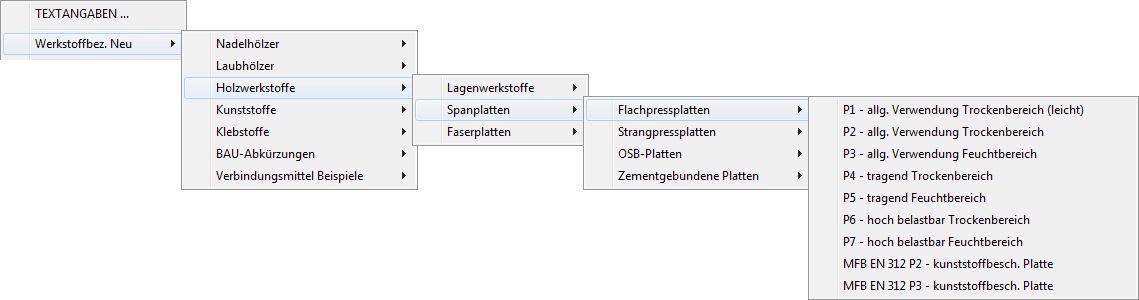

Sobo-CAD stellt nun eine Bibliothek an Textangaben zur Verfügung, welche, aufgebaut wie ein kleines Handbuch, die neuen DIN-Bezeichnungen in die Zeichnung einliest. Fügen Sie die DIN-Bezeichnungen in Ihre Zeichnung ein und überarbeiten Sie mittels "Copy and Paste" Ihre Elemente. Auch so können sehr schnell sog. Legenden angelegt werden. Hierin können Sie die alten und neuen Bezeichnungen gegenüber auflisten, so dass der Adressat Ihrer Zeichnung diese zum Verständnis lesen kann...




Multifunktionsleiste

Multifunktionsleiste

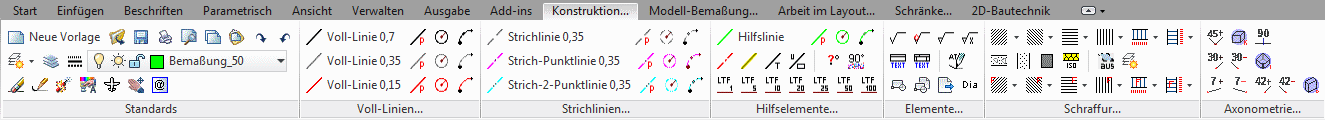

Bisher wurde in Sobo-CAD in klasssischer Ansicht gearbeitet. Alle Werkzeuge von Sobo-CAD sind nun integriert in die Multifunktionsleiste. Hierzu stehen fünf Registerkarten zur Verfügung.



Konstruktion:



Alle Zeichnungsbefehle sind hierin zusammengefasst. Hilfsmittel, typische holztechnische Zeichnungselemente, Schraffuren sowie das Tool zur Zeichnung von Axonometrien sind hier integriert.



Modell-Bemaßung



Sofern Sie Zeichnungen aus dem Modellbereich heraus ausdrucken, stehen Ihnen hier die verschiedenen Bemaßungsstile für 1:1 bis 1:10 Ausdrucke zur Verfügung. Stellen Sie Strichbemaßungen bei Bedarf schnell in Punkt- sowie Pfeilbemaßungen um...



Arbeit im Layout



Hier finden Sie Standardlayouts in den Blattgrößen DIN A4 bis DIN A1. Fügen Sie Ansichtsfenster schnell ein, platzieren diese vereinfacht bei unterbrochenen Schnittzeichnungen. Fügen Sie Blattformate und vorgefertigte Schriftfelder ein und gleichen Sie die Linienfaktoren zur gleichmäßigen Darstellung von z.B. Strichlinien in den verschiedenen Ansichtsfenstern leicht an.

Bemaßen Sie Ihre Layoutzeichnung im typischen Stil der Holztechnik mit durchgehenden sowie abgesetzten Maßhilfslinien...



Schränke



Hier steht Ihnen das gesamte Tool zur Entwicklung von Ansichts- und Schnittzeichnung im Bereich der Korpusentwicklung zur Verfügung.



2D-Bautechnik



Hier befindet sich das oben beschriebene Tool zur Entwicklung bautechnischer Zeichnungen in 2D-Technik...






Axonometrie

Axonometrisches Zeichnen

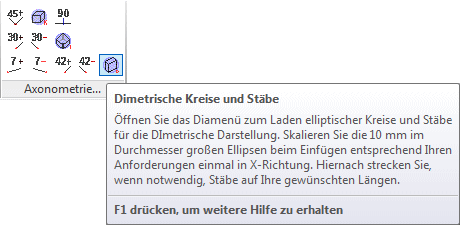

Entwickeln Sie in kürzester Zeit isometrische sowie dimetrische Zeichnungen oder aber Kavalierprojektionen Ihrer Zeichnungselemente. Dazu hilft ein schnelles Umstellen der gewünschten Zeichnungswinkel.

Fügen Sie Kreisformen in entsprechender Projektionsart ein...








Handbuche

Schraffurvereinfachung

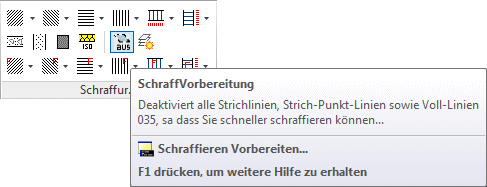

Das Toll zum Schraffieren wurde vollständig überarbeitet und verbessert. Vollholz-, Platten- Glas-, Putz- und Dämmstoffdarstellungen können so noch schneller eingebracht werden. Bereiten Sie das Schraffieren der Objekte durch Deaktivieren störender Layer vor...




DämmsHandbuch

Handbuch

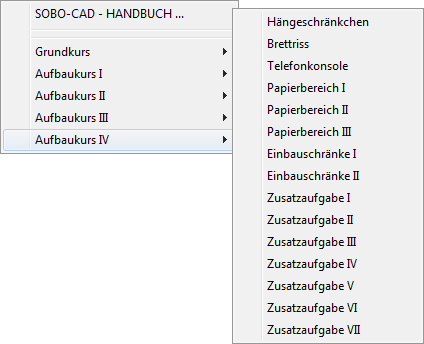

Das Handbuch wurde von mir an einigen Stellen erweitert durch sinnvolle Übungen, welche im Unterricht angewandt und erprobt wurden...




Sofern Sie Ideen und Wünsche bzgl. dem vereinfachten Zeichnen in der Holztechnik haben, scheuen Sie Sich nicht, mich daraufhin anzusprechen. Sie können gerne eine Email an mich richten oder mich gleich anrufen (nach 16.00 Uhr). Ich freue mich über jede Anregung Ihrerseits, welche mir weiterhilft, das Programm noch kundenorientierter zu gestalten.
