Pulldown-Menü




Da AutoCAD / GstarCAD / IBS.CAD und andere CAD-Systeme für alle Branchen bereitstehen, ist das Pulldown-Menü dieser Programme in seiner Struktur allgemein ausgerichtet. So müssen in jeder Branche z.B. Linien gezeichnet, Kreise erstellt und Schraffuren eingegeben werden.

In der vorhergehenden Version 4.0 von Sobo-CAD wurde dieses Pulldown-Menü in den Abschnitten "Zeichnen" und "Bemaßen" um bestimmte Einträge zur Erstellung holztechnischer Zeichnungen nach DIN 919 erweitert. Diese Erweiterungen wurden aus dem Pulldown-Menü entnommen und mittels eigener Werkzeugkästen ersetzt. Somit bleibt gewährleistet, dass AutoCAD / GstarCAD / IBS.CAD in seiner ursprünglichen, originalen Form nach der Installation von Sobo-CAD Version 5.0 erhalten bleibt .



Pulldown-Menü von AutoCAD / GstarCAD / IBS.CAD:



Allgemeine Zeichenbefehle, welche in jeder Branche einsetzbar sind.

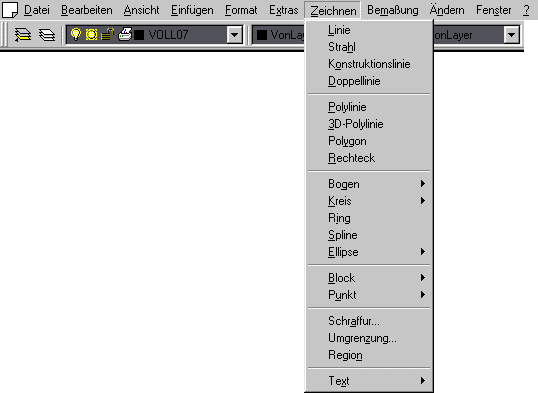

Hier sehen Sie das allgemeine Pulldown-Menü von AutoCAD / GstarCAD / IBS.CAD vor der Installation von Sobo-CAD.



Mit Sobo-CAD wird das allgemeine Menü von AutoCAD / GstarCAD / IBS.CAD erweitert um die Abschnitte "Möbelbau", "Innenausbau" und "Grenzbereich". Das AutoCAD / GstarCAD / IBS.CAD-Menü wird in keiner Weise verändert. Sie behalten weiterhin also die volle Arbeitsfläche von AutoCAD / GstarCAD / IBS.CAD.



Pulldown-Menü von Sobo-CAD:



Hier sehen Sie die drei geöffneten Pulldown-Menüs, die Sie zum Zeichnen Ihrer Fertigungs- oder auch Ansichtszeichnungen benötigen.

Im Abschnitt "Bibliothek" dieser Homepage können Sie die einzelnen Menüs aufklappen, um zu erfahren, welche Details sich hierhinter verbergen.

















Die einzelnen Menüabschnitte beinhalten weitere Untermenüabschnitte. Hierdurch wird ein leichtes Navigieren ermöglicht.

Die Zeichnungselemente, welche sich hinter den einzelnen Menüabschnitten befinden, sind im Maßstab 1:1 gezeichnet. Diese können natürlich nach dem Einfügen weiter bearbeitet und editiert werden.

Die Übungen zum Handbuch von Sobo-CAD, welches sich auf der CD befindet, können Sie aus dem Pulldown-Menü "Möbelbau/Sobo-CAD/Handbuch" direkt aufrufen. So müssen Sie nicht auf der Festplatte oder der CD nach den entsprechenden Dateien fahnden...
